Comment le tambour d’un convoyeur pèse sur la consommation d’énergie

Le tambour de convoyeur est le cylindre d’entraînement qui transmet le couple du moteur à la bande transporteuse. Son diamètre, son revêtement et son réglage décident de l’effort que le système réclame à chaque tour, donc d’une part directe de la consommation d’énergie d’une installation industrielle.

Ce que le tambour change vraiment dans la facture

Dans un convoyeur à bande, l’énergie électrique ne se perd pas d’un bloc. Elle s’échappe par frottements, par une bande mal centrée, par un roulement fatigué, par un revêtement lissé qui ne mord plus. Le tambour concentre plusieurs de ces pertes parce qu’il est la zone de contact où le couple change de nature : il devient traction. Une pièce qui tourne des milliers d’heures par an sans jamais attirer le regard finit par peser lourd, exactement comme les postes que suit un guide des travaux écologiques côté bâtiment.

Adhérence, patinage et pertes de couple

Le patinage est la perte la plus coûteuse et la plus discrète. Quand la bande glisse sur le tambour d’entraînement, le moteur fournit un couple qui se dissipe en chaleur au lieu d’avancer le produit. Quelques secondes de glissement par heure paraissent anodines ; répétées sur une installation qui tourne huit à seize heures par jour, elles se lisent sur le compteur. Le garnissage, ce revêtement collé ou vulcanisé sur le cylindre, sert à maintenir un coefficient de friction stable malgré la poussière, l’humidité et les fines du produit transporté.

Un tambour ovalisé, encrassé ou dont le revêtement est arasé provoque la même dérive. La bande compense par une tension plus forte, cette tension pèse sur les paliers, et des paliers sursollicités réclament davantage d’énergie au moteur. L’enchaînement est mécanique, donc réversible : rétablir l’adhérence fait redescendre l’ensemble.

La relation entre puissance, effort et vitesse

La puissance mécanique utile d’un convoyeur vaut l’effort de traction périphérique multiplié par la vitesse de la bande. La valeur électrique absorbée y ajoute le rendement du moteur et du réducteur. Cet effort de traction porte aussi le nom de force périphérique, et il se compare à la capacité de transport annoncée par le constructeur. La norme DIN 22101, employée par la plupart des constructeurs pour dimensionner les convoyeurs à bande, décompose cet effort en résistances : résistance au roulement des rouleaux de convoyeur, résistance à l’enroulement sur les tambours, résistance due à la pente, résistances secondaires. Le tambour apparaît dans deux de ces termes. Ce n’est pas le plus gros, mais c’est l’un des rares que l’on peut corriger sans toucher au reste du système de convoyage.

Diamètre, largeur de bande et vitesse de rotation

Le diamètre du tambour n’est pas un paramètre libre. Chaque bande transporteuse possède un diamètre minimal d’enroulement, fixé par son fabricant selon l’épaisseur de la carcasse, le nombre de plis et le taux d’utilisation de la résistance à la traction. Descendre sous cette valeur fatigue les plis, décolle les jonctions et raccourcit la durée de vie de la bande. Choisir trop large, à l’inverse, alourdit l’installation, augmente l’inertie au démarrage et n’apporte aucun gain une fois le régime établi.

La largeur de la bande commande la dimension du cylindre, qui la dépasse toujours de quelques centimètres pour absorber les déports. La vitesse de rotation se déduit ensuite de la vitesse linéaire visée et du diamètre : un tambour plus gros tourne moins vite à vitesse de bande identique, ce qui soulage l’axe et les paliers. Quand la cadence n’exige pas la vitesse maximale du constructeur, la faire baisser reste le levier le plus rentable, parce que la puissance suit la vitesse presque linéairement.

• Diamètre : imposé par la carcasse de la bande, vérifié dans la fiche technique, jamais estimé à l’œil.
• Dimension : alignée sur la largeur de la bande, avec la surlargeur prévue par le constructeur.
• Bombé : une légère conicité du cylindre recentre la bande et limite les frottements sur les guides latéraux.
• Vitesse : la plus basse qui tienne la cadence, quitte à élargir la bande plutôt qu’à accélérer.

Tambour moteur ou motoréducteur extérieur

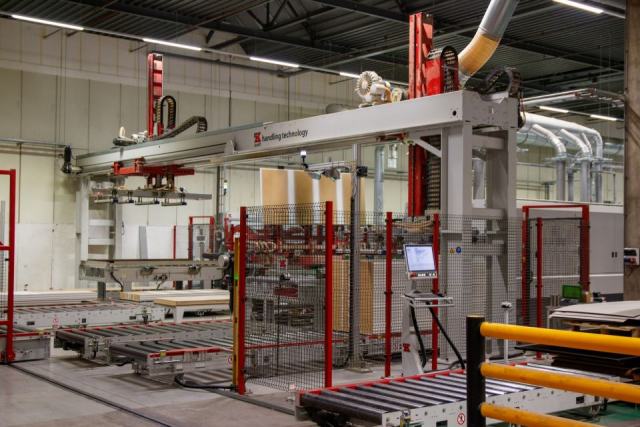

Deux familles se partagent l’entraînement. Le motoréducteur extérieur, monté sur bâti et relié par chaîne ou accouplement, reste la solution la plus répandue et la plus facile à réparer. Le tambour moteur, appelé aussi rouleau moteur pour convoyeur, loge le moteur et le réducteur à l’intérieur du cylindre motorisé. Cette technologie supprime les organes de transmission exposés, donc les pertes qui vont avec, et réduit nettement l’encombrement latéral.

Les gammes récentes de tambour moteur pour convoyeur reposent sur un moteur synchrone à aimants permanents, plus souvent qu’un asynchrone classique, parce que son rendement se tient mieux à charge partielle. Sur les petits convoyeurs de tri et de manutention légère, le rouleau moteur brushless en courant continu de 24 ou 48 volts permet en plus de couper l’entraînement zone par zone quand aucun produit ne se présente : c’est une économie de fonctionnement, pas de rendement, et elle est souvent la plus visible.

Chaque zone motorisée reçoit alors son propre câble d’alimentation et sa carte de commande : l’ensemble devient un système modulaire plutôt qu’un seul grand entraînement, et la défaillance d’un rouleau n’arrête plus toute la chaîne. Le câble traverse l’axe creux du cylindre, ce qui suppose un passage étanche soigné dans les ambiances humides.

Depuis le règlement européen 2019/1781 sur l’écoconception, les moteurs de 0,75 à 1 000 kW mis sur le marché doivent atteindre la classe de rendement IE3, et ceux de 75 à 200 kW la classe IE4 depuis juillet 2023. Remplacer un entraînement vieillissant fait donc mécaniquement monter d’une classe, quel que soit le type de convoyeur retenu. Vérifier la version en vigueur du texte avant de bâtir un dossier reste prudent : les seuils ont déjà été relevés une fois.

Revêtements et matériaux selon l’environnement

Le revêtement se choisit d’après ce que le convoyeur encaisse. Le caoutchouc rainuré en chevrons évacue l’eau et convient aux ambiances humides. La céramique, incrustée dans une matrice souple, tient sur les produits abrasifs et conserve son adhérence bien plus longtemps, au prix d’une usure plus rapide de la face inférieure de la bande. Le polyuréthane occupe une position intermédiaire sur les convoyeurs légers.

Les matériaux utilisés pour les tambours se ramènent à trois familles. L’acier au carbone peint couvre la manutention générale. L’inox 304 ou 316 s’impose dès qu’il y a lavage, l’inox 316 seul tenant devant les détergents chlorés. L’aluminium, plus léger, équipe les rouleaux libres et certains cylindres motorisés de faible diamètre, où le gain de masse allège l’axe et les paliers au démarrage.

Dans l’industrie alimentaire, le cylindre en acier inoxydable et les versions sans huile s’imposent : le lubrifiant du réducteur est remplacé par une graisse alimentaire ou supprimé, et l’ensemble accepte le lavage quotidien. Les convoyeurs à bande modulaire, dont les modules en plastique se démontent un à un, s’accommodent bien de ces tambours dentés. Ici, le critère d’achat n’est plus le rendement mais la sécurité sanitaire ; l’efficacité énergétique arrive ensuite, comme lorsqu’il faut choisir des matériaux durables sur un chantier sans sacrifier la performance.

Les pièces d’usure méritent d’être suivies pour elles-mêmes. Un tambour regarni coûte une fraction d’un tambour neuf, et le regarnissage se pratique en atelier sur le cylindre d’origine tant que la structure reste saine. Les fabricants affichent le plus souvent un prix sur demande, parce que la cotation dépend du diamètre, de la dimension, du matériau de revêtement et des arbres. Deux devis sur la même pièce donnent rarement le même coût, ce qui justifie de les mettre en concurrence.

Calculer la consommation d’énergie d’un convoyeur

Un calcul théorique sert à dimensionner, pas à décider d’un investissement. Il se mène en trois temps. D’abord l’effort de traction, obtenu en additionnant les résistances au roulement, la composante due à la pente et les résistances secondaires. Ensuite la puissance mécanique, produit de cet effort par la vitesse du tube. Enfin la puissance électrique, en divisant par le rendement combiné du moteur et de la transmission, autour de 0,80 à 0,92 selon la technologie employée.

La mesure, elle, tranche. Un enregistreur d’énergie placé en amont du variateur pendant une semaine donne la consommation réelle, la part de marche à vide et les pointes de démarrage. C’est ce relevé qui révèle les convoyeurs qui tournent sans produit, souvent le premier gisement d’un site. Et c’est lui qui rend un dossier de financement défendable : le dispositif des certificats d’économies d’énergie et leur prime repose sur des fiches standardisées, dont plusieurs visent la variation électronique de vitesse sur les moteurs industriels. Le catalogue de ces fiches évolue régulièrement, il faut donc vérifier la version applicable au moment du dépôt.

Régler et entretenir plutôt que remplacer

Réduire la consommation d’un tapis roulant industriel ne commence presque jamais par un achat. Un ordre d’intervention simple récupère du rendement à coût quasi nul, et il s’applique à toute installation, quel que soit son âge.

1. Alignement : contrôler la perpendicularité des tambours et des rouleaux de convoyeur, source première des efforts latéraux permanents.
2. Tension : ajuster la tension de la bande au strict nécessaire, une bande trop tendue sollicite les paliers sans rien apporter.
3. Nettoyage : décoller les accumulations sur le cylindre, un dépôt de quelques millimètres suffit à décentrer la bande.
4. Revêtement : mesurer l’épaisseur résiduelle et programmer le regarnissage avant la perte d’adhérence.
5. Paliers : écouter, prendre la température, détecter assez tôt les jeux sur l’axe.

Un tambour qui chauffe, qui vibre ou qui marque la bande transporteuse signale quelque chose avant la panne franche. Cette écoute relève de la même logique que l’ordre des travaux en rénovation énergétique : traiter d’abord ce qui fuit, financer ensuite ce qui produit. Une norme de management comme l’ISO 50001 formalise ce réflexe en imposant des revues périodiques des usages énergétiques significatifs, dont la manutention continue fait presque toujours partie.

Pourquoi la manutention continue devient un sujet écologique

Un convoyeur n’a rien d’un équipement vert au premier regard. Il fonctionne pourtant tous les jours, souvent en trois huit, parfois dans des conditions sévères où la poussière et l’humidité accélèrent l’usure. Son optimisation pèse donc sur la consommation globale d’un site, avec un avantage rare : le gain est permanent, il ne dépend ni de la météo ni du comportement des équipes.

La sobriété industrielle ne se limite pas à installer des panneaux solaires ou une pompe à chaleur. Elle commence par les machines qui tournent déjà, et le tambour de convoyeur en est un exemple typique : une pièce peu coûteuse dont le bon état conditionne l’effort demandé à tout le reste. À ce sujet, cette approche terrain complète utilement la réflexion sur l’adaptation des convoyeurs en usine. Un convoyeur mieux réglé consomme moins, use moins de bandes et produit moins de déchets techniques, ce qui facilite au passage le recyclage des pièces déposées et déplace la question de l’efficacité énergétique vers la maintenance.

Questions fréquentes

Un tambour de convoyeur peut-il vraiment réduire la consommation électrique ?

Oui, dès lors qu’il limite le patinage, les frottements et les vibrations. Un tambour bien dimensionné, correctement revêtu et aligné demande au moteur un effort plus faible pour le même produit transporté. L’ampleur du gain dépend de l’état de départ et ne se devine pas, elle se mesure avant et après.

Quels signes indiquent qu’un tambour fatigue ?

La chauffe, le bruit, les vibrations, l’usure irrégulière de la bande et les déports fréquents sont les signaux les plus courants. Un revêtement lissé et des traces de glissement sur le cylindre confirment le diagnostic et justifient un contrôle rapide.

Faut-il remplacer ou réparer un tambour usé ?

Tout dépend de son état. Un regarnissage suffit tant que le cylindre et les arbres restent sains. En cas de déformation, de paliers endommagés ou d’usure avancée de la structure, le remplacement devient plus logique, et c’est l’occasion de revoir le diamètre et la solution d’entraînement.

Quelle est la puissance d’un tambour moteur ?

Elle va de quelques dizaines de watts sur les convoyeurs de tri à plusieurs kilowatts sur la manutention lourde. La valeur utile se calcule à partir de l’effort de traction et de la vitesse visée, puis se compare aux modèles normalisés du catalogue retenu.

Comment choisir un tambour pour convoyeur ?

En partant de la bande et non du tambour : largeur de la bande, diamètre minimal d’enroulement imposé par sa carcasse, charge transportée, vitesse, pente et environnement. Le matériau du cylindre et son revêtement se décident ensuite, selon l’abrasivité du produit et les contraintes de nettoyage.

Le regarnissage, l’échange d’un cylindre et le diagnostic d’alignement se traitent en atelier spécialisé, avec démontage des arbres et contrôle des moyeux. Sur un parc de convoyeurs, faire relever l’état des tambours en même temps que la consommation de chaque départ électrique évite de décider au jugé : la liste des interventions se classe alors par gain attendu, et non par ancienneté du matériel.
